Линия автоматическая холодного профилирования для производства стеллажных полок
Линия автоматическая холодного профилирования для производства стеллажных полок
Стеллажные полки — важный элемент полочных стеллажей, на которых расставляют и раскладывают грузы и товары.
Машина для формирования поддонов на полках супермаркетов широко используется для холодной прокатки стеллажей для хранения, полок для тяжелых условий эксплуатации и других профилей.
Машина для формирования полочных панелей для поддонов Zhongtuo имеет интегрированную конструкцию, которая объединяет несколько процессов в одной машине, что значительно повышает эффективность производства.
В то же время оборудование разработано с использованием передовых технологий ЧПУ, которые позволяют контролировать размер и форму стеллажей.

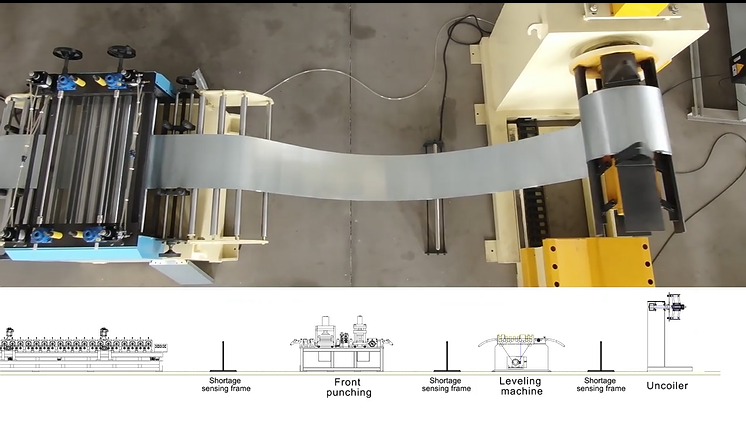

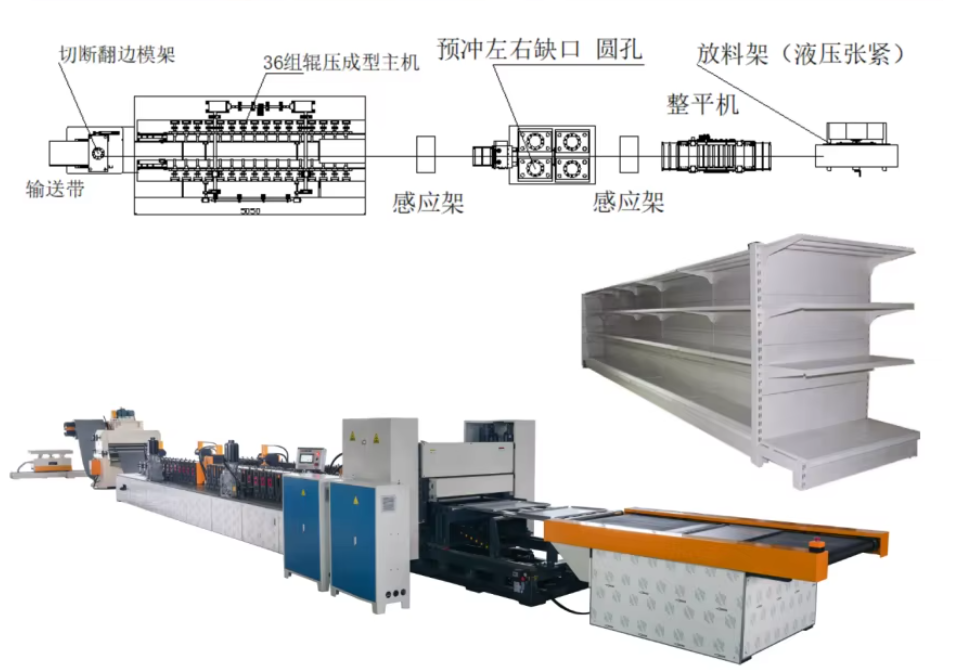

Полный технологический процесс производства рулонной машины для производства полочных стеллажных панелей:

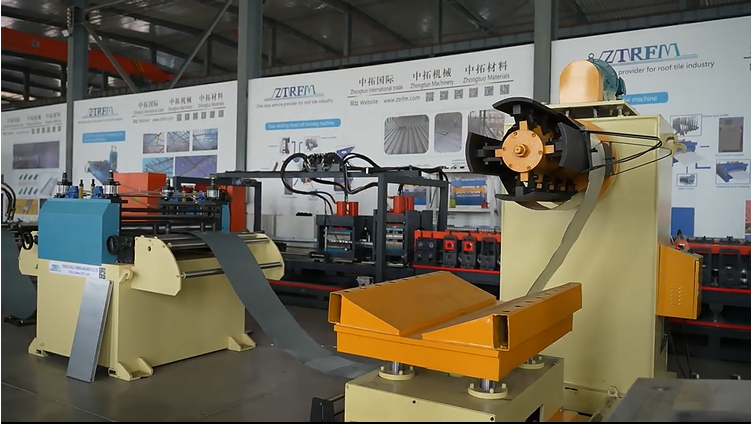

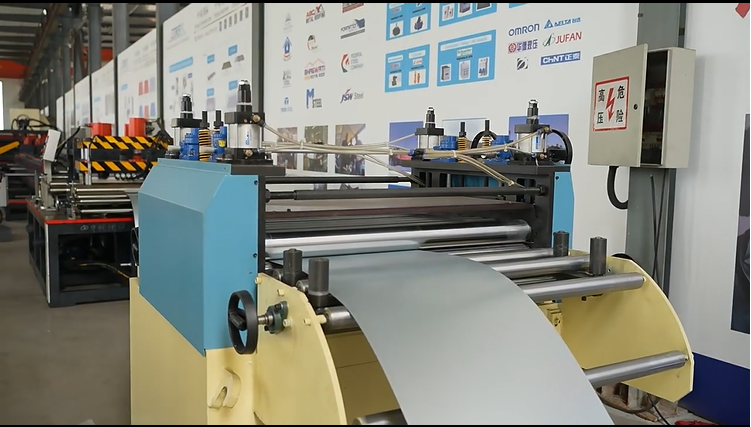

Ручной разматыватель 5T → выравнивающий станок диаметром 1000 мм → подающий станок с ЧПУ с сервоприводом диаметром 1000 мм (Huichuan servo 1,3 кВт)
+ 2 выемки + 2 гидравлических передних штамповочных станка с левым и правым кольцевыми отверстиями (2 основания пресс-форм, 4 комплекта пресс-форм) →

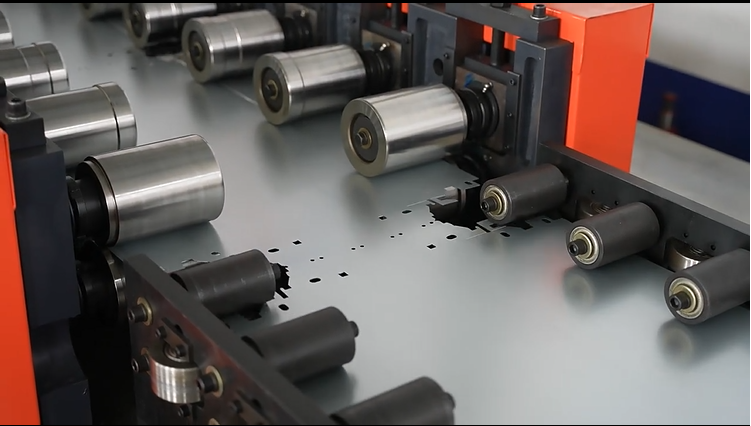

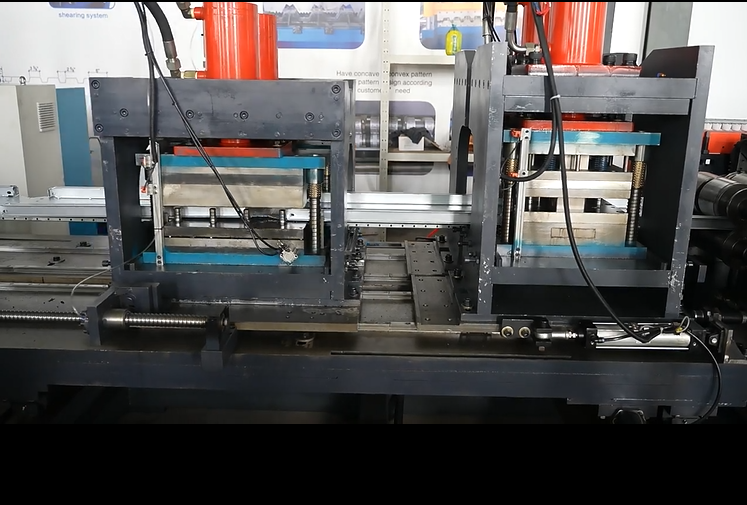

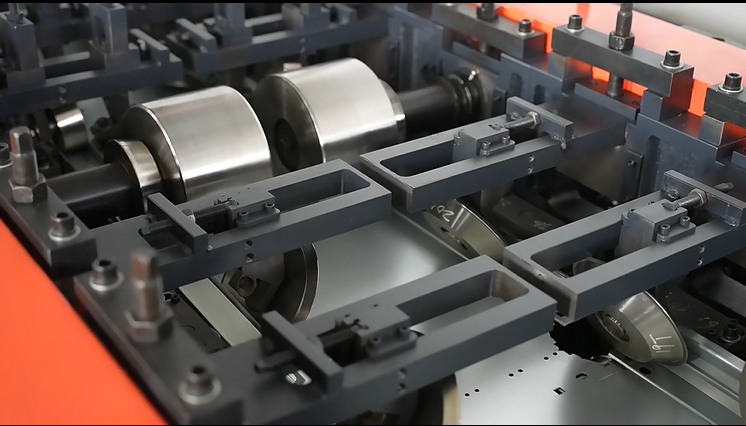

36 комплектов формовочной машины с регулируемой шириной прокатки(главный привод 15 кВт с регулируемой частотой вращения, Регулировка ширины с ЧПУ, сервопривод Huichuan servo 0,85 кВт) → гидравлическая резка и отбортовка (1 комплект пресс-формы, двигатель масляного насоса мощностью 7,5 кВт)

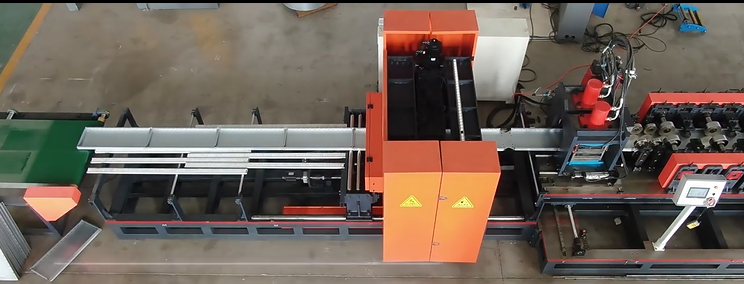

→ разгрузочный ленточный конвейер (двигатель мощностью 0,2 кВт).
характеристика
Высокопрочный стеллаж, машина для формирования рулонов для поддонов
Размер основной части около 15000 × 1850 × 1500 мм
Вес основной части около 15,5 г
Обрабатываемый материал : оцинкованные рулоны, предел текучести до 550 Мпа
Толщина материала :0,5-0,7 мм
Ширина исходного материала : по запросу
Эффективная ширина после формования : по запросу
Напряжение : 480 В 60 Гц, 3 фазы или по запросу
Рамка :Стальная сварная балка длиной 400 мм
Роликовый фиксатор:Средняя пластина (толщина 20 мм)
Режим вождения:двойная цепь диаметром 2 дюйма с регуляторами натяжения цепи (тип коробки передач опционально)
Материал роликов: Закалочная обработка Gcr15, HRC58-60
Материал валов:прецизионный станок из стали 45#
Диаметр валов:φ 95 мм
Количество роликов:около 28
Мощность приводного двигателя:18,5 кВт х 2 комплекта
Скорость формования:0-15 м/мин
