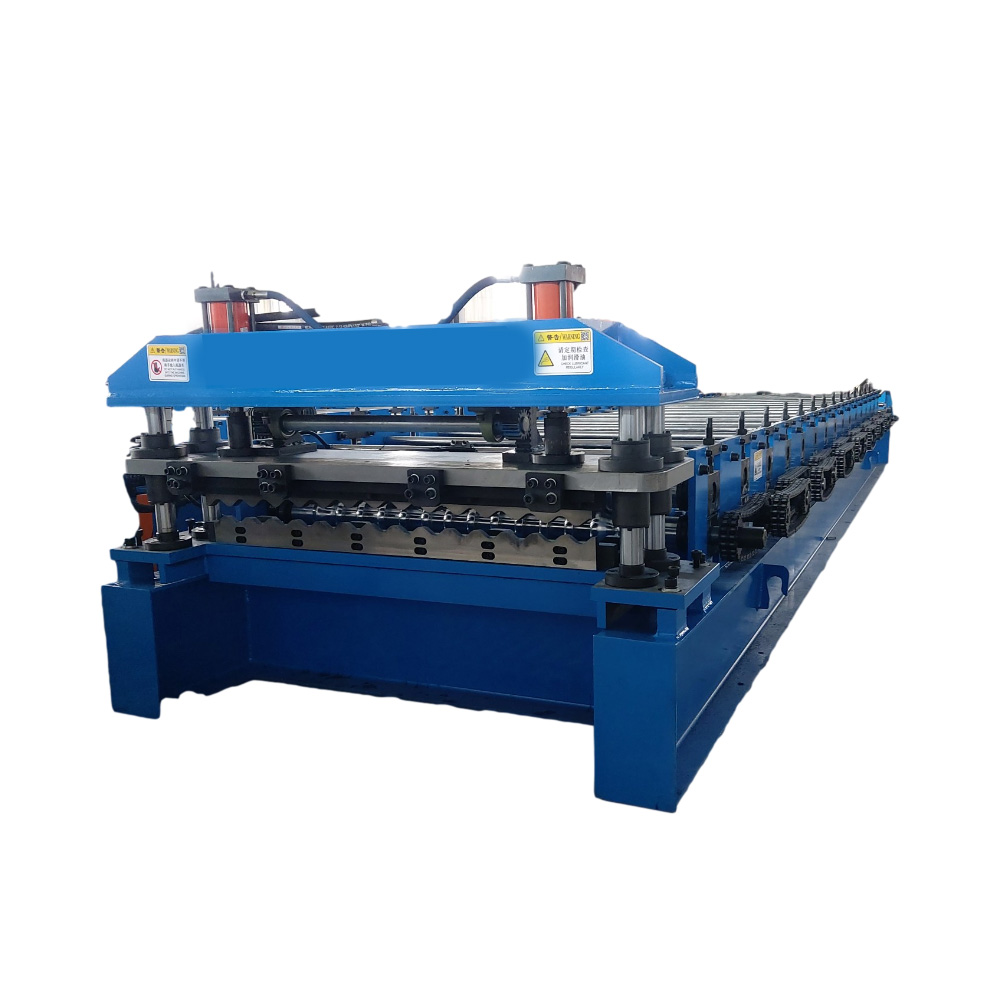

Оборудование для производства профнастила С18(с волной)

•

Оборудование для производства профнастила С18(с волной)

1.Оборудование для производства профнастила С18(с волной) в основном производит стальной кровельный ,стеновой лист. Конечная продукция бывает трех типов: гофрированный лист и трапециевидный лист. и глазурованная черепица. Как мы знаем, стальная крыша,стеновой лист широко используется в крупнопролетных фабричных зданиях, складах, офисных зданиях, виллах, крышах, холодильных камерах, комнатах очистки воздуха, магазинах, киосках и временном жилье.

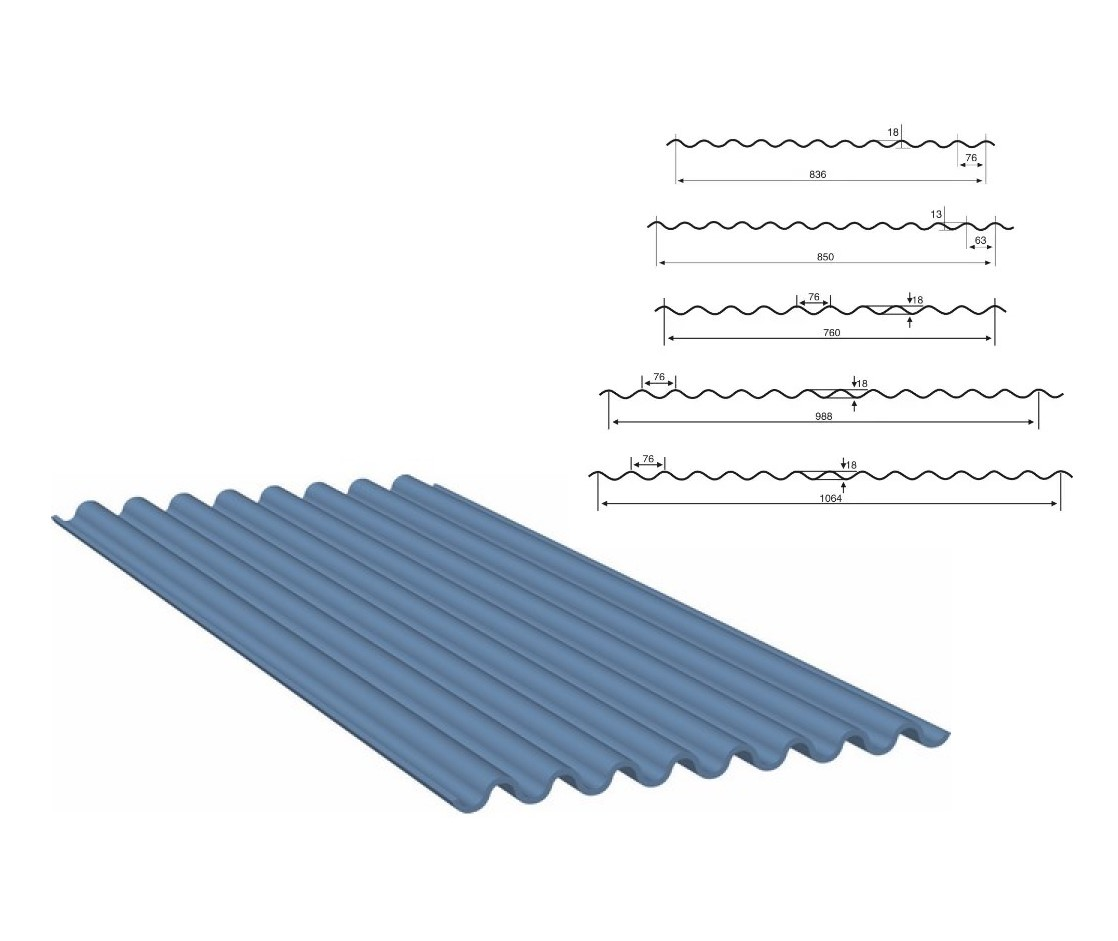

2. поперечный разрез



3. Параметр продукта

Ручной разматыватель: 5 тонн / 7 тонн / 10 тонн

Главная профилегибочная машина: мотор известной марки

Система управления: бренд Delta / Siemens

гидравлическая система: известный китайский бренд

приемный стол: 3 метра

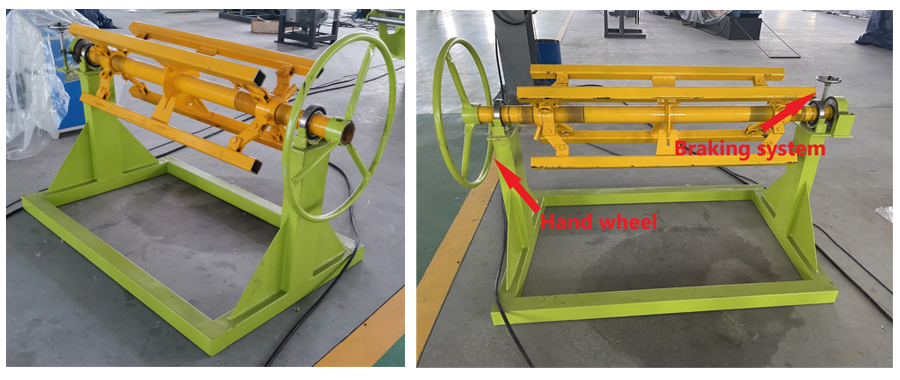

4.Ручной разматыватель (также доступен гидравлический разматыватель)

Емкость: 5 тонн / 7 тонн / 10 тонн

Диаметр рулона: 450-550 мм

Наружный диаметр рулона: 1500 мм

Ширина рулона: 1250 мм (согласно чертежу профиля заказчика)

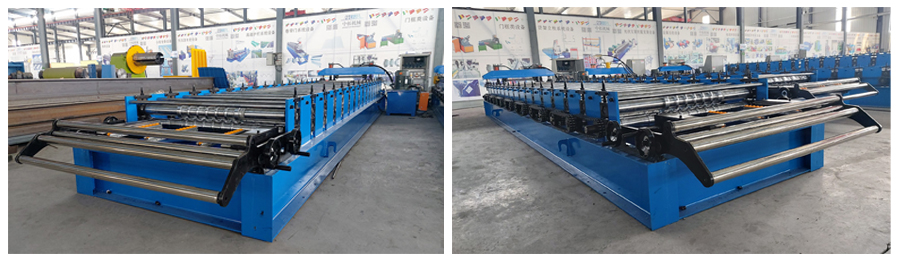

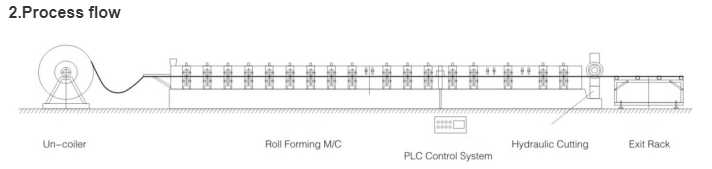

5.Схема производственной линии

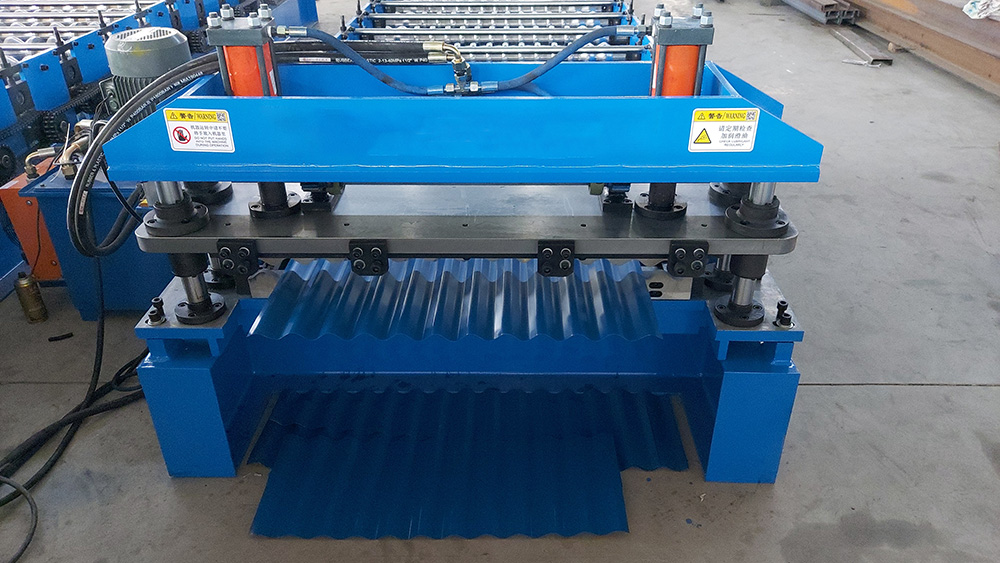

6.Технические параметры Профилегибочного стана

Подающее устройство: с двумя маховиками для регулировки подачи материала, с подшипником внутри подающих роликов.

Корпус: сварная сталь 350H

рама машины: приварная средняя пластина 18 мм

роликовая станция: 16 станций

Материал ролика: сталь 45 # с закаленной обработкой и твердым хромированием

диаметр вала: 80 мм, цельный

материал вала: сталь 45 # с закалкой

.Мощность двигателя: 5,5 кВт

скорость: 0-20 м / мин

передача: двойными цепями

напряжение: 380 В, 50 Гц, 3 фазы



7.гидравлический пресс для резки

Материал лезвия: Cr12, с закаленной обработкой

Гидравлическая мощность: 4 кВт

допуск на резку: +/- 1 мм

Система охлаждения: с вентиляторным охлаждением

Тип прессования и резки: гидравлический

особенность: низкий уровень шума и высокая производительность.

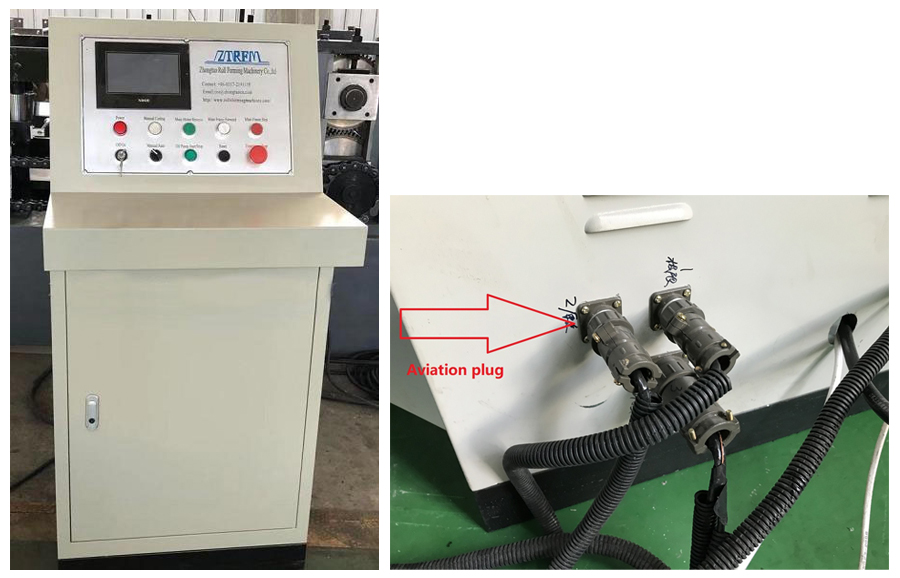

8.Система автоматического управления

Марка частоты: Delta (оригинал)

Марка САУ: Delta (оригинал)

Тип экрана: сенсорный экран, также есть кнопки на панели

Язык экрана: английский / китайский/русский

Электрическая часть низкого давления: марка Schneider

Кодирование: марка Omron

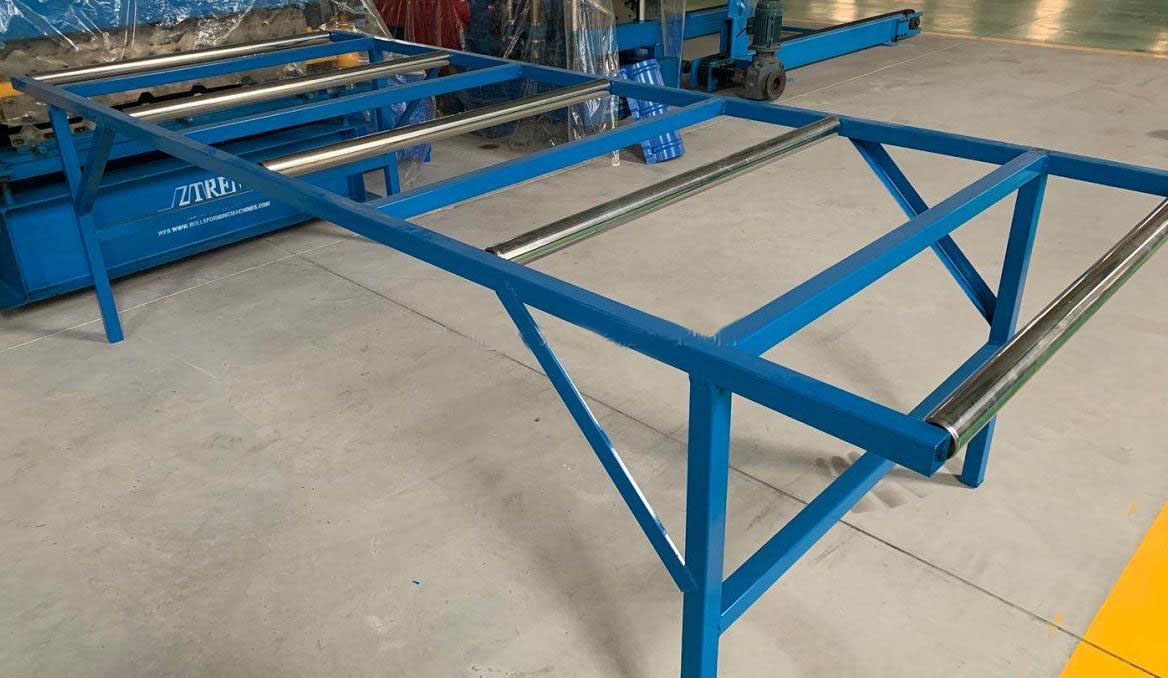

9.Приёмное устройство

Тип: Manul (также доступен автоматический штабелеукладчик)

длина: 3 метра
