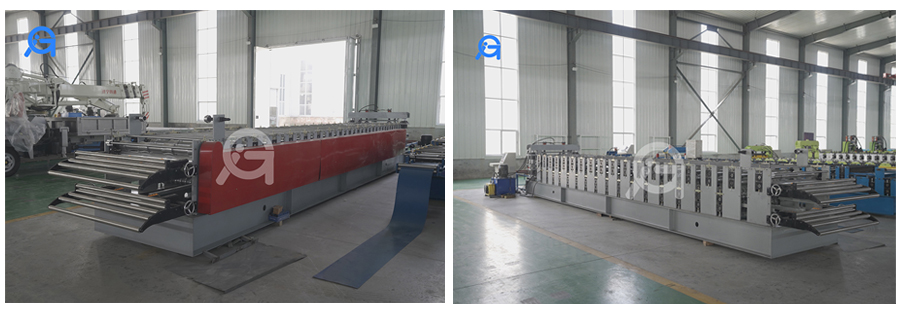

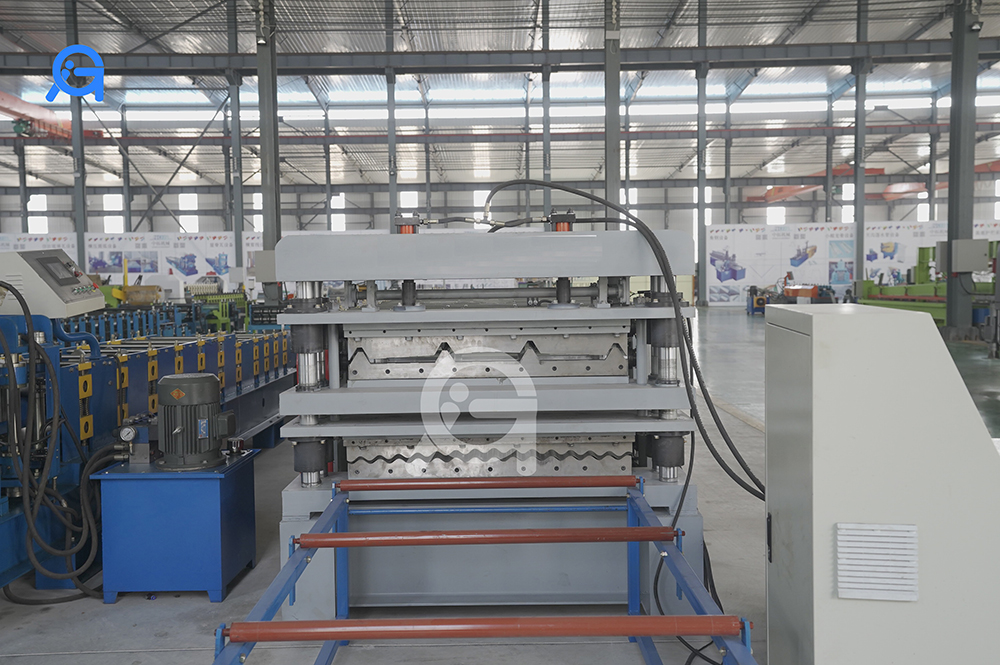

Двухьярусное оборудование для производства профнастила
Двухьярусное оборудование для производства профнастила
1.Двухьярусное оборудование для производства профнастила в основном производит стальную крышу / стеновой лист. Конечная продукция состоит из трех типов: гофрированного листа, трапециевидного листа и глазурованной плитки. Как мы знаем, стальной кровельный / стеновой лист широко используется в крупнопролетном заводском строительстве, складских помещениях и т. Д. офисные здания, виллы, крыша, холодильная камера, комната очистки воздуха, магазины, киоски и временное жилье

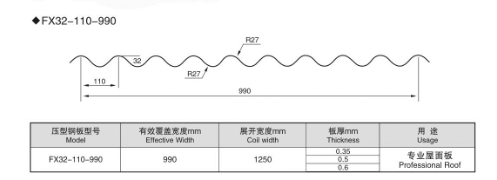

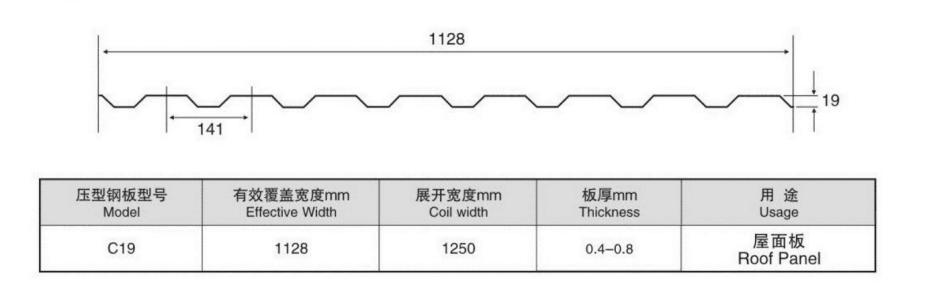

2.поперечный разрез（Мы можем следить за тужишеджи заказчика）
3.Узлы производственной линии
Ручной разматыватель: 5 тонн / 7 тонн
Профилегибочная машина: двигатель известной марки
Система управления: бренд Delta / Siemens
Гидравлическая система: известный китайский бренд
Приемный стол: 3 метра

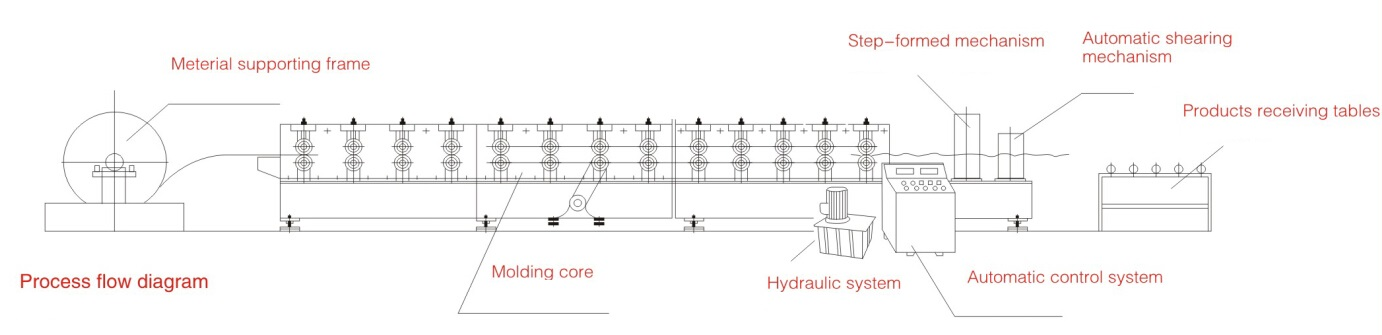

4.Схема производственной линии

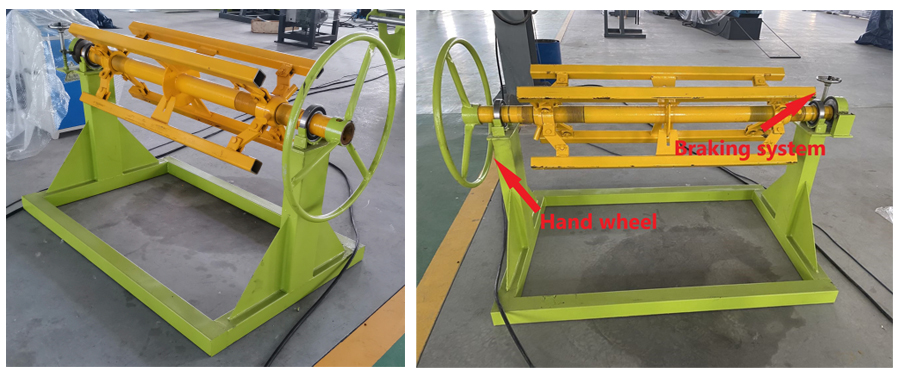

5.Ручной разматыватель (также доступен гидравлический разматыватель)
Вместимость: 5 тонн / 7 тонн
Диаметр рулона: 450-550 мм
Наружный диаметр рулона: 1500 мм
Ширина рулона: 1200 мм (как на чертеже профиля клиента)
6.Технические параметры Профилегибочного стана
Подающее устройство: с двумя маховичками для регулировки подачи материала, с подшипником внутри подающих роликов.
Корпус : сварная сталь 350H
Рама машины: Литая рама из чугуна
Роликовая станция: 18 станций и 16 станций
Материал ролика: сталь 45 # с закалкой и твердым хромированием.
Диаметр вала: 80 мм, цельный
Материал вала: сталь 45 # с закалкой
Мощность двигателя: 7,5 кВт
Скорость: 0-20 м / мин
Трансмиссия: Двойная цепь
Напряжение: 380 В, 50 Гц, 3 фазы
7.Система резки
Материал лезвия: Cr12, с закалкой
Мощность двигателя: 4 кВт
Допуск на резку: +/- 1 мм
Система охлаждения: с вентиляторным охлаждением
Тип резки: Гидравлическая резка

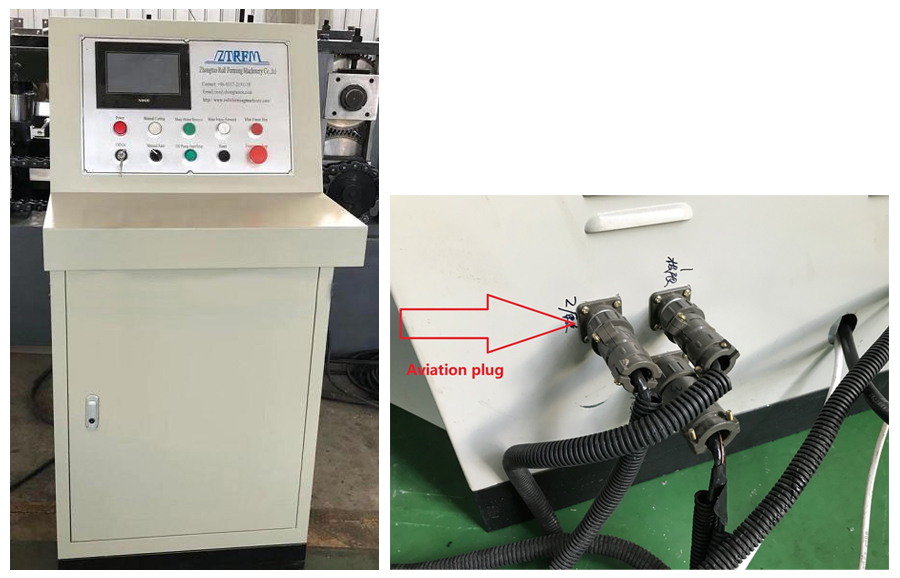

8.Система автоматического управления
Система управления: САУ
Торговая марка САУ: Delta из Тайваня
Марка преобразователя частоты: Delta из Тайваня
5 Кодировщик: Omron
Функция: автоматический контроль длины, количества и партии

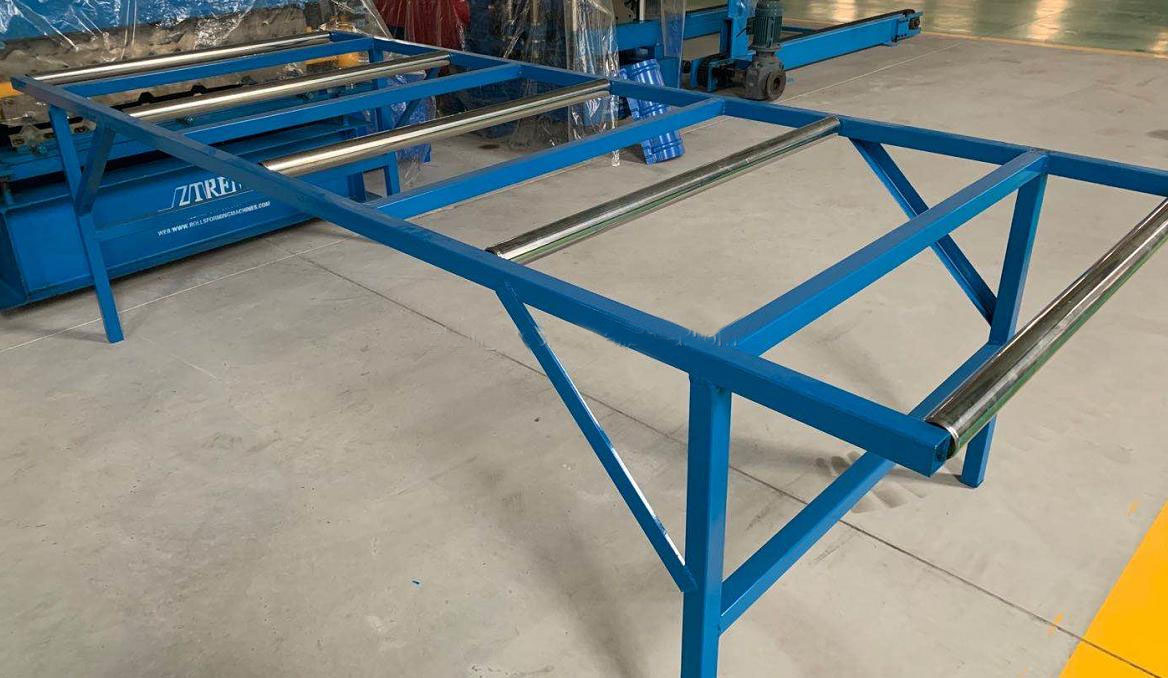

9.Приёмное устройство
Тип: Manul (также доступен автоматический штабелеукладчик)
длина: 3 метра
