Попурярная машина для формирования забора специальной формы
попурярная машина для производства забора специальной формы
Забор —это сооружение, предназначенное для ограничения доступа на определённой территории или участке земли.

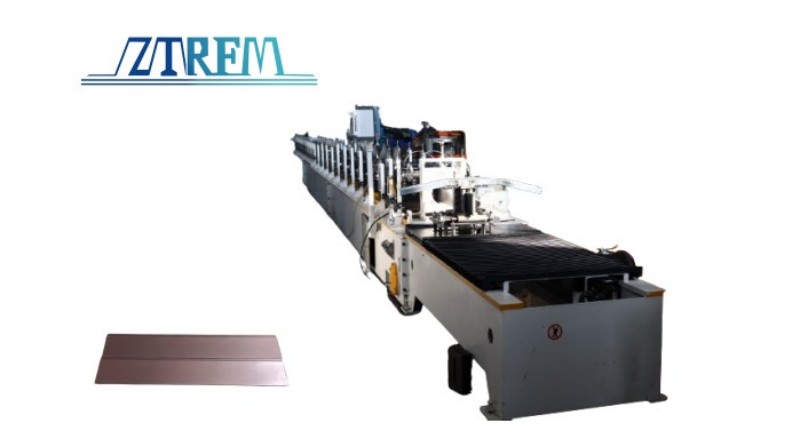

Ниже представлена популярная машина для изготовления ограждений специальной формы, производимая компанией Zhongtuo.

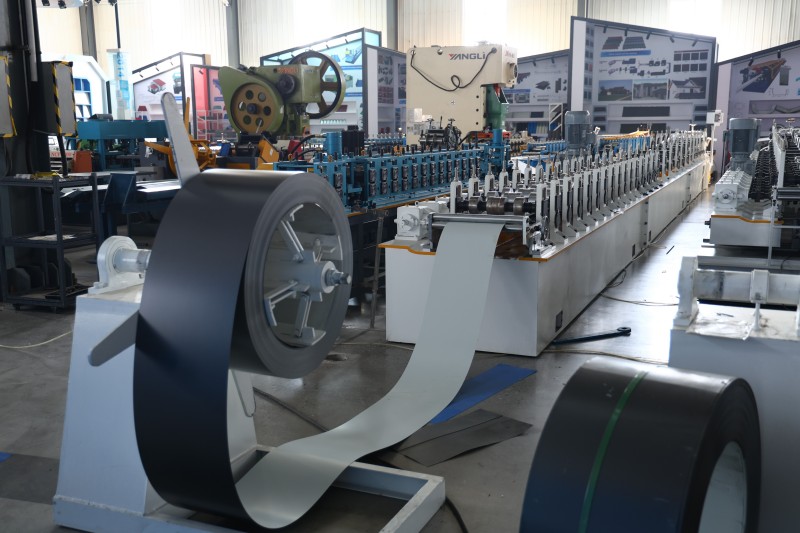

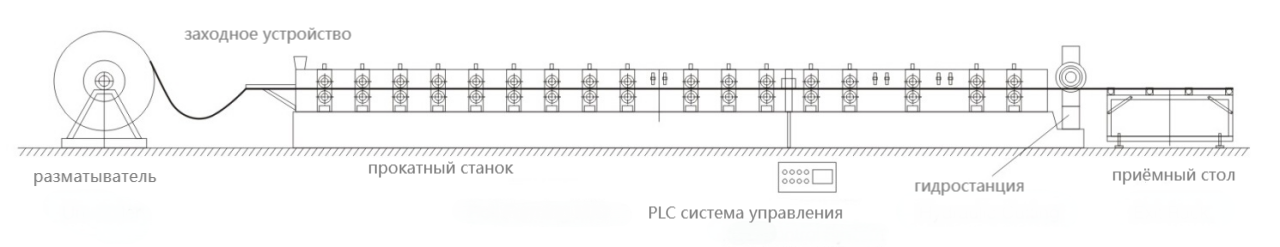

Рабочий процесс формовочной машины для забора специальной формы

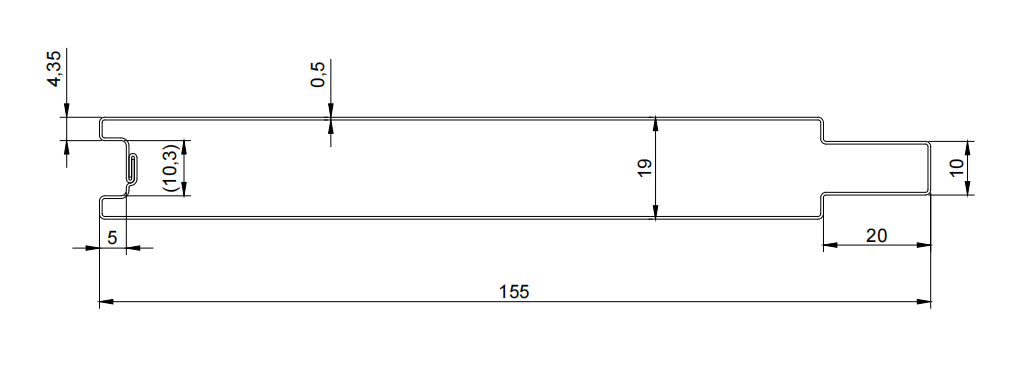

Справочный чертеж (толщина металла 0,5мм)
Основные параметры оборудования

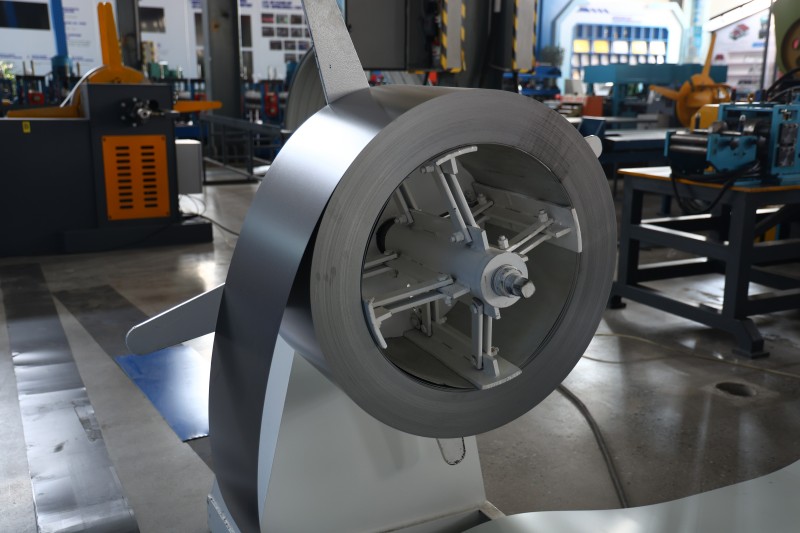

разматыватель
| Тип работы | вручную |
Грузоподъёмность | 3 тонн |
| Внутретнний диаметр рулона | 400-520мм регулируемый |
Макс наружный диаметр рулона | Φ1200 мм |
| Макс ширина катушки | 550 мм |
Загрузите стальной рулон во внутреннюю открытую раму опорного типа, чтобы он плотно прилегал к ней | |

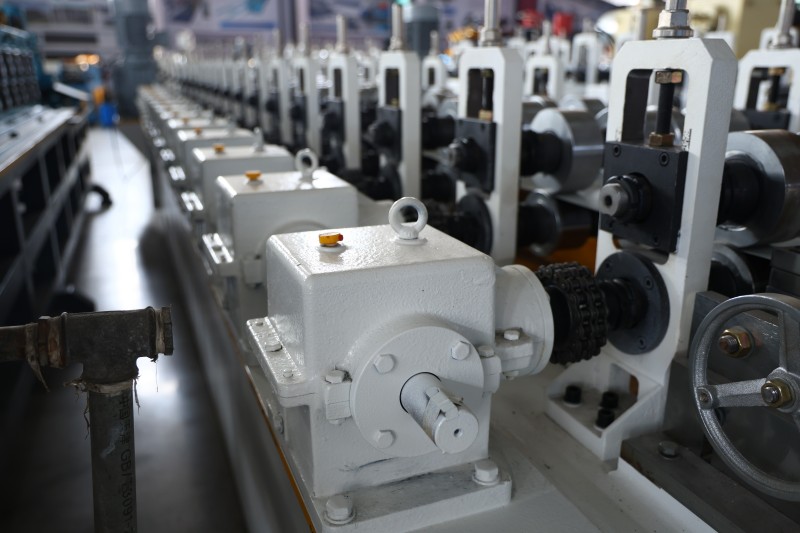

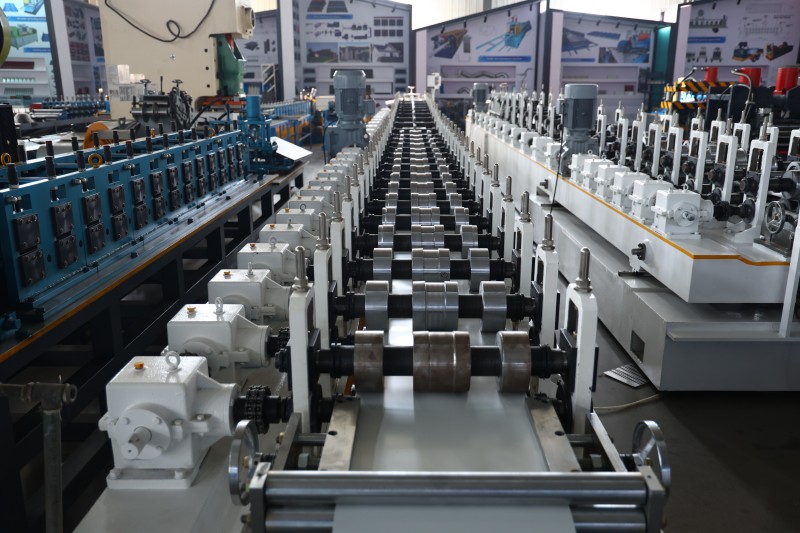

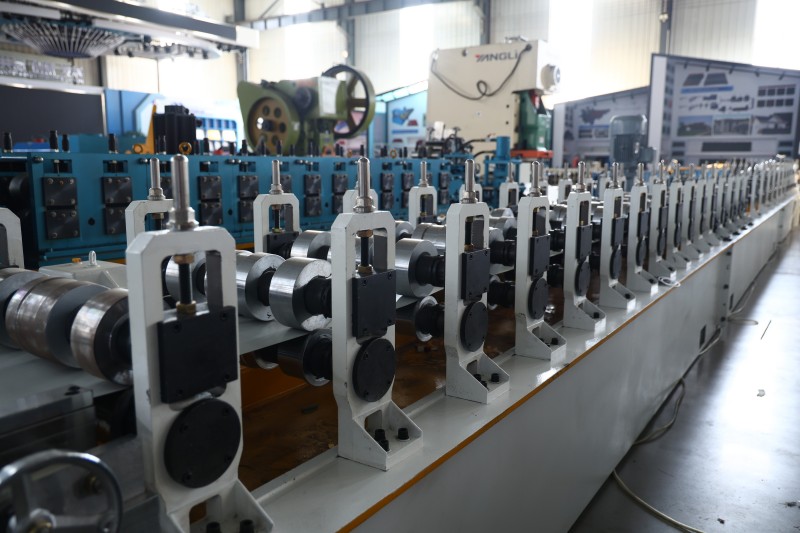

Прокатный станок
| роизводительность | 0-12 м / мин |
| Основная профилегибочная машина мощностью | 11 кВт, 380 В / 50 Гц / 3 фазы |
| Рама машины | сварена из стальной пластины, общая сварка из стальной пластины толщиной 8 мм, обработка с ЧПУ |
| Заходное устройство | поворотный стол с роликами из нержавеющей стали |
| Рама машины | Арочная структура ( стойка ) |
| Валы | диаметром φ50 мм, сплошные валы, закалка 45# |
| Ролики | GCrl5 - высококачественная сталь для финишной обработки, высокочастотная закалка HRC 58-60 |
| Количество клетей | Количество клетей |
| Тип передачи | с помощью редуктора |

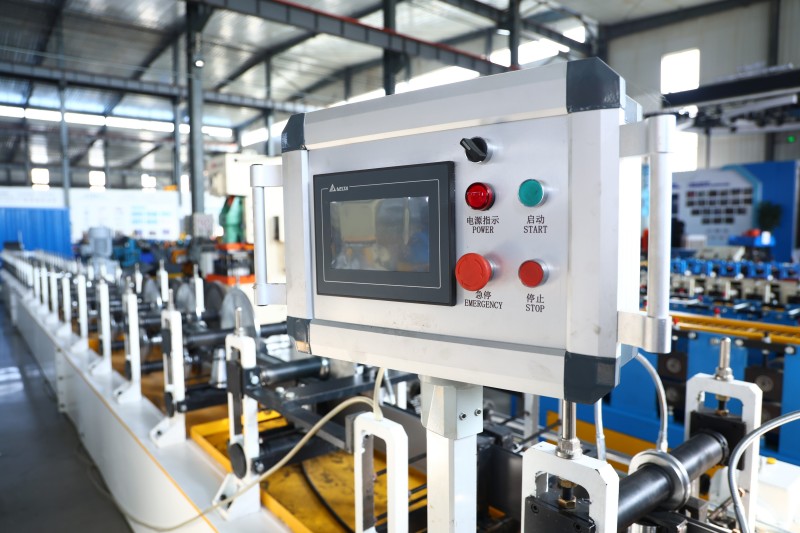

Система управления
| Конфигурационный ПЛК | Wuxi Xinjie |
| Сенсорный экран | Delta |
| Поворотный энкодер | Omron |
| Преобразователь частоты марки | Guangzhou Sanjing |
| Рабочий язык | китайский / английский / русский ( Настраиваемый ) |

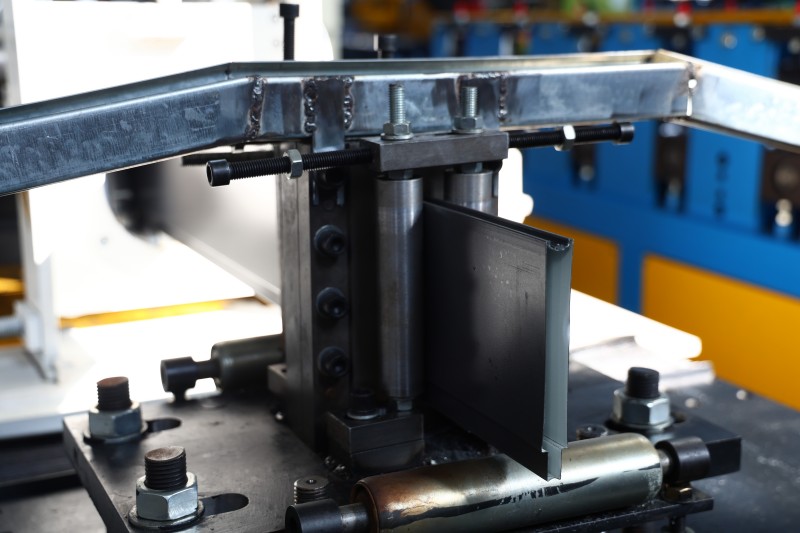

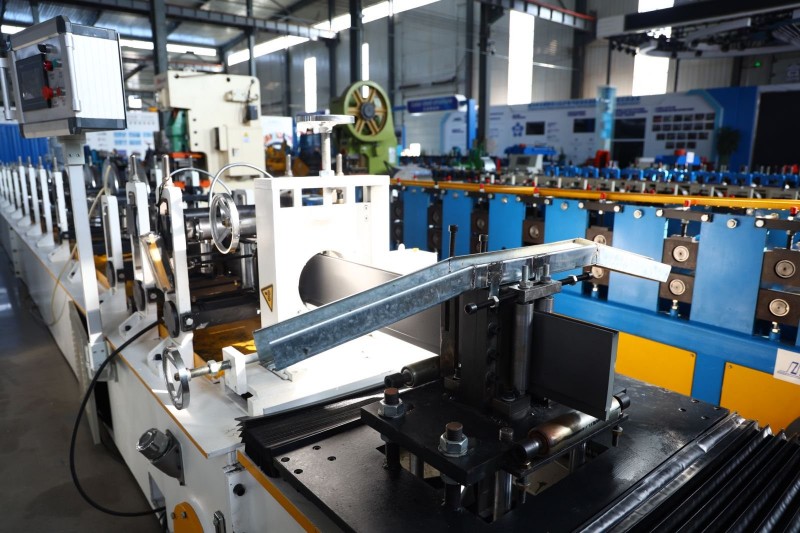

Режущее устройство
| Использование: Резка в режиме онлайн в соответствии с заданной длиной | |
| режущая форма | Гидравлическая серво резка |
| Двигатель мощностью | Двигатель мощностью |
| Допуск по длине | ±0,5 мм |

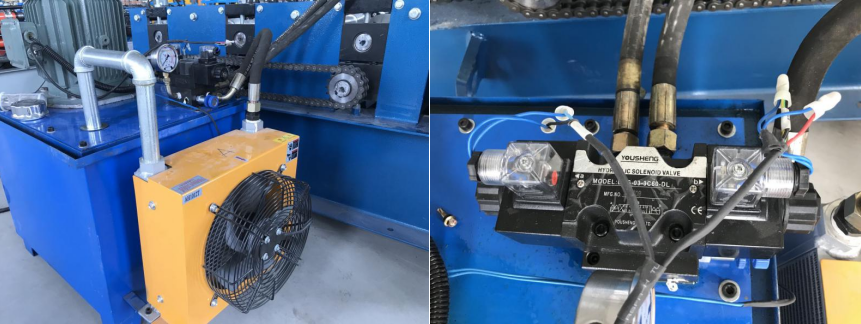

Гидростанция
1)тип: с системой воздушного охлаждения для продления срока службы. 2)включает в себя набор гидравлического резервуара, набор гидравлического масляного насоса, четыре гидравлических трубы. и два комплекта электромагнитных клапанов. гидравлический насос переменный лопастный насос, чтобы максимально низкий шум гидравлического насоса. 3)Способ привода: по цилиндру типа столба 4)Подключение масляной трубы и проводов: все провода будут отмечены цифрами или буквами, поэтому очень легко подключить |

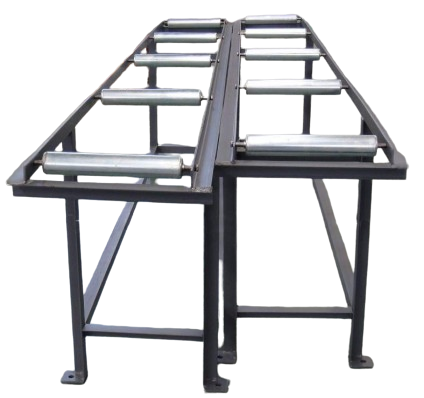

приёмный стол
| длина | 3 м |
| ширина | 0,5 м |
| материал | квадратная труба сварная |
